海康工業相機-分時頻閃,降本提效新選擇,海康全新8k PRO Camera Link黑白線陣工業相機

針對被測物的多種類型缺陷檢測，通常需要采用多個工位的打光架設方案，配合多臺相機進行不同的場景拍攝，方案架設復雜度高、成本投入也隨之上升。為此，海康機器人機器視覺產品線全新發布Camera Link接口8k PRO黑白分時頻閃新系列線陣工業相機，可同時支持多達4組分時拍攝應用，幫助用戶提效降本。

分時頻閃降本提效的新選擇

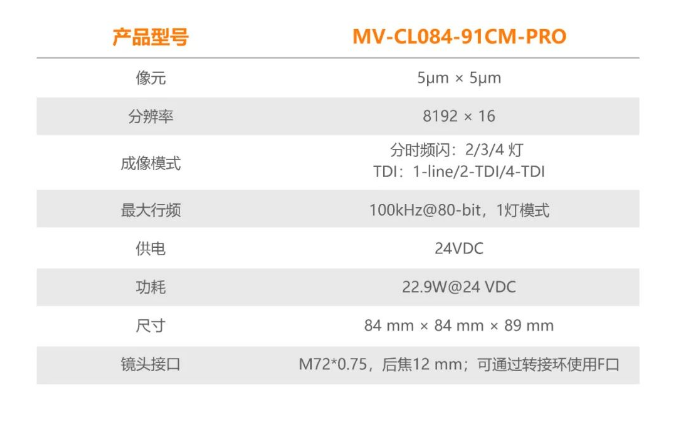

MV-CL084-91CM-PRO是海康機器人推出的全新分時頻閃8k多場線陣工業相機，像元尺寸5*5μm，專為需要配合多組光照進行多類型缺陷同步捕捉的場景設計，可有效減少相機工位。同時該款相機支持2-TDI和4-TDI功能，可有效提升感光性能。


硬件方面支持雙向I/O接線、多面安裝孔、風扇散熱等設計，軟件方面也集成多種新ISP功能和算法處理技術，可廣泛適用于玻璃蓋板、PCB、鋰電、印刷、布匹、膜材等行業的缺陷檢測應用。

1分時頻閃（1-Line）

當被測物表面缺陷復雜，使用單一光源照射無法完全捕捉時，一般需要設置多個檢測工位，配合多組光源進行拍攝。新款相機支持分時頻閃功能，最多可配合4燈模式，可以將多個工位縮減為一個，僅使用一臺相機配合多組光源拍攝，最終輸出不同光源照射下的拍攝圖像，用于缺陷檢測。

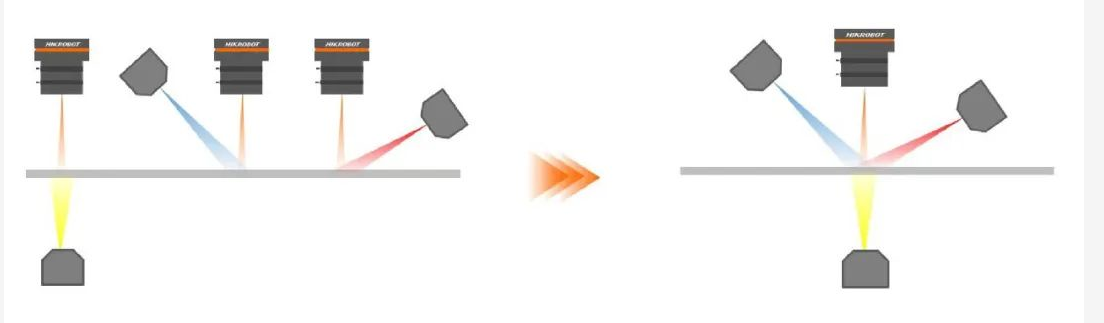

多工位（多臺相機拍攝）單工位（分時頻閃相機拍攝）

下圖為分時頻閃相機在兩燈模式下拍攝的圖像，分別捕捉到了瓶蓋表面不同類型的缺陷特征。


with light1 with light2

2分時頻閃（plus TDI）

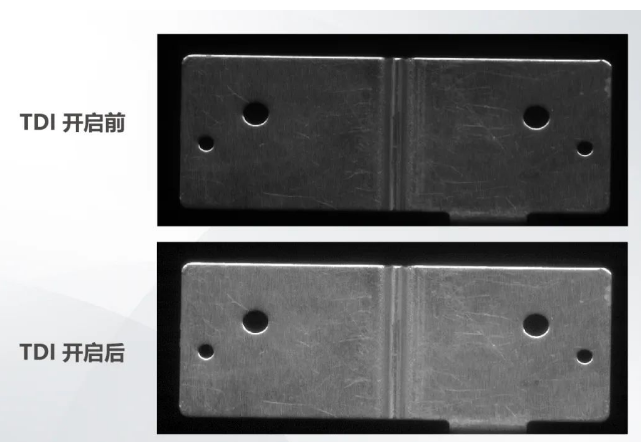

新款相機在開啟分時頻閃的同時，支持2-TDI或4-TDI成像效果疊加，可在保持高行頻、低曝光的條件下進一步提升感光性能，降低視覺系統對外界環境及光源的要求。

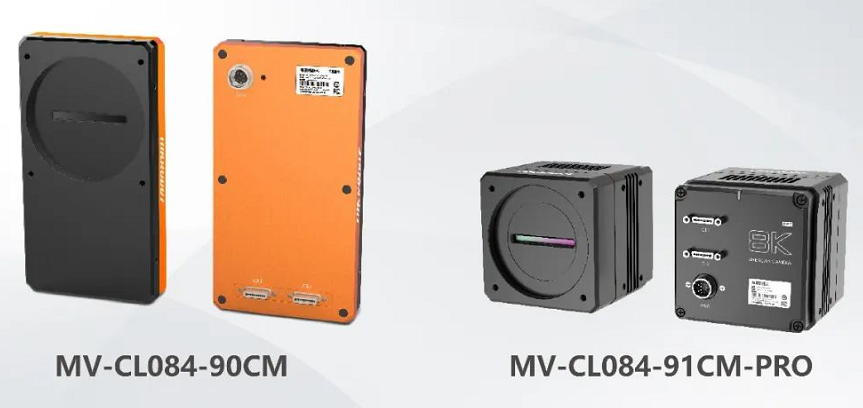

3外形/結構升級

相機采用全新外形/結構設計，支持多面安裝孔、sensor一致性校準，風扇散熱提升出圖穩定性，方形結構更符合客戶安裝使用習慣，易用性升級。


行業應用

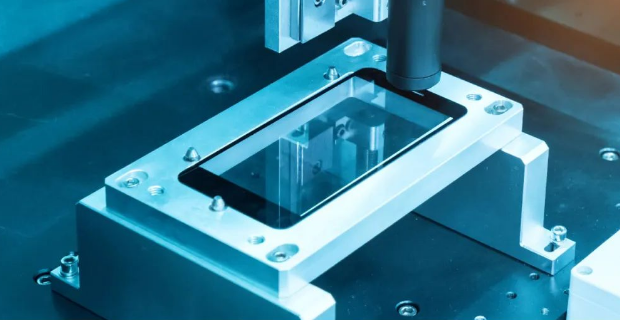

在面板檢測中，往往需要配合特定角度或顏色的光源打光，才能呈現對應特征類型缺陷。面板表面不同角度的污漬、劃痕、凹坑等，無法通過一組打光全部呈現。常規的視覺方案會通過多工位相機進行拍攝，由此導致了生產檢測線長、設備成本高。海康機器人新款8k Camera Link分時頻閃相機，最多可支持4燈的分時拍攝模式，僅借助單臺相機配合多組光源，即可一次性獲取各種類型缺陷圖像，完美匹配面板檢測的應用需求。


面板行業

在鋰電池的生產工藝過程中，也會借助分時頻閃功能來實現復雜生產場景下的多類型缺陷捕捉，如高速模切機、鋰離子電池包檢測、極耳/極片/隔膜等的缺陷檢測。由于產線上下料速度快，分時圖像可能存在曝光時間短、圖像偏暗的情況。新款MV-CL084-91CM-PRO線陣相機在分時頻閃功能的基礎上，可進一步開啟2/4-TDI功能，大幅增強圖像感光性能，提升圖像質量和缺陷識別率。


鋰電行業

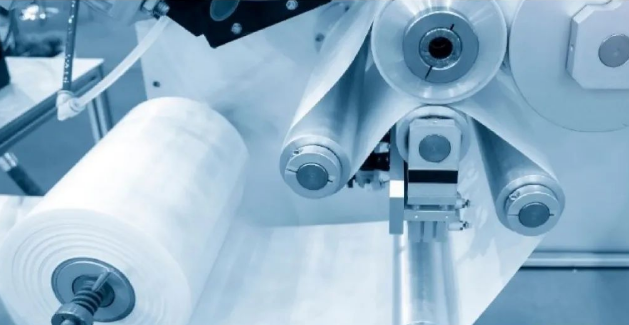

薄膜檢測需要捕捉薄膜生產過程中產生的黑點、破洞、劃痕、褶皺等各類缺陷，同時還需測量薄膜的尺寸、厚度。因此，薄膜檢測具有缺陷種類繁多、打光要求復雜多樣的特點。新款8k分時頻閃線陣相機可至多配合4燈模式進行多類型缺陷同時獲取，同時兼具高行頻、TDI以及多種良好的ISP功能，為客戶降低方案復雜度的同時，提供優質的成像體驗。


薄膜行業
